Aplicación en la industria de HVAC de intercambiadores de calor de placa soldada
Introducción:
Un intercambiador de calor de placa soldada es un tipo de dispositivo de transferencia de calor que utiliza la tecnología de soldadura para unir placas metálicas.de acero inoxidable y están dispuestos en un patrón ondulado.
Los intercambiadores de calor de placas soldadas consisten en múltiples placas apiladas entre sí y unidas permanentemente mediante un proceso de soldadura.se derrite y fluye en los canales onduladosEsta técnica de soldadura garantiza una excelente conductividad térmica e integridad estructural.
El diseño ondulado de las placas mejora la transferencia de calor creando turbulencia en el flujo del fluido, lo que aumenta el área de superficie de contacto entre los fluidos, lo que resulta en un intercambio de calor eficiente.El tamaño compacto y la construcción ligera de los intercambiadores de calor de chapa soldada permiten instalaciones que ahorran espacio.
Características del producto:
Tamaño compacto: Los intercambiadores de calor de placa soldada tienen un diseño compacto y ligero, lo que permite un uso eficiente del espacio.
Alta eficiencia de transferencia de calor: las placas soldadas proporcionan una gran superficie para la transferencia de calor, lo que resulta en una alta eficiencia térmica y un mejor rendimiento.
Excelente rendimiento térmico: el proceso de soldadura asegura un fuerte vínculo entre las placas, lo que permite una resistencia térmica mínima y una transferencia de calor eficiente.
Amplio rango de funcionamiento: Los intercambiadores de calor de placa soldada pueden manejar una amplia gama de temperaturas y presiones, lo que los hace versátiles para varias aplicaciones.
Rápido y sensible: debido al diseño compacto y la disposición eficiente de la placa, los intercambiadores de calor de placa soldada ofrecen un rápido intercambio de calor y una respuesta rápida a las condiciones cambiantes.
Durabilidad y fiabilidad: La construcción soldada proporciona una excelente resistencia a la corrosión y al estrés mecánico, lo que garantiza una durabilidad a largo plazo y un funcionamiento confiable.
Fácil mantenimiento: El diseño compacto y la accesibilidad de los intercambiadores de calor de placa soldada los hacen fáciles de limpiar y mantener.
Eficaz: Los intercambiadores de calor de placa soldada ofrecen una solución rentable para aplicaciones de transferencia de calor, con su alta eficiencia, tamaño compacto y larga vida útil.
En resumen, los intercambiadores de calor de placa soldada son conocidos por su tamaño compacto, alta eficiencia de transferencia de calor, excelente rendimiento térmico, amplio rango de funcionamiento, durabilidad y rentabilidad.
| Tipo de producto |
¿Qué quieres decir? |
C (mm) |
D (mm) |
E (mm) |
El grosor
(mm)
|
Peso ((Kg) |
Flujo máximo (m3/h) |
Presión de diseño (Mpa) |
| SB14 |
77 |
42 |
206 |
172 |
9+2.3N |
0.7+0.06N |
8 |
1/3/4. ¿Qué quieres decir?5 |
| SB16 |
78 |
42 |
208 |
172 |
9+2.24N |
0.6+0.049N |
8 |
1/3/4. ¿Qué quieres decir?5 |
| SB18 |
95 |
50 |
210 |
165 |
7+3.1N |
0.7+0.06N |
8 |
1 |
| Sección 2 |
78 |
42 |
318 |
282 |
9+2.3N |
1+0.08N |
8 |
3/4. ¿Qué quieres?5 |
| Se aplicarán las siguientes condiciones: |
77 |
42 |
313 |
278 |
10+1.28N |
0.9+0.07N |
8 |
3/4. ¿Qué quieres?5 |
| SB26 |
111 |
50 |
310 |
250 |
10+2.32N |
1.3+0.12N |
18 |
3/4. ¿Qué quieres?5 |
| SB26F |
107 |
50 |
307 |
250 |
10+1.98N |
1.3+0.1N |
18 |
3/4. ¿Qué quieres?5 |
| Sección 2 |
120 |
72 |
290 |
243 |
10+2.36N |
1.5+0.133N |
18 |
3/4. ¿Qué quieres?5 |
| Se aplicará el procedimiento siguiente: |
120 |
63 |
290 |
234 |
10+2.36N |
1.5+0.133N |
18 |
3/4. ¿Qué quieres?5 |
| SB30 |
126 |
70 |
307 |
250 |
10 + 2,35N |
2.2+0.16N |
18 |
3/4. ¿Qué quieres?5 |
| Se aplicará el procedimiento siguiente: |
111 |
50 |
526 |
466 |
9+2.32N |
2.6+0.21N |
18 |
3/4. ¿Qué quieres?5 |
| Sección 5 |
111 |
50 |
526 |
466 |
9+2.32N |
2.6+0.19N |
18 |
3/4. ¿Qué quieres?5 |
| Sección 5 |
106 |
50 |
522 |
466 |
9+2.1N |
2.6+0.27N |
18 |
3/4. ¿Qué quieres?5 |
| El número de unidades de producción |
120 |
63 |
528 |
470 |
10 + 2,35N |
2.379+0.194N |
18 |
3/4. ¿Qué quieres?5 |
| El número de unidades de producción |
120 |
63 |
528 |
470 |
10 + 2,35N |
2.379+0.194N |
18 |
3/4. ¿Qué quieres?5 |
| SB65 |
125 |
65 |
540 |
480 |
11+2.28N |
2.5+0.228N |
18 |
3/4. ¿Qué quieres?5 |
| El número de unidades de producción |
189 |
92 |
616 |
519 |
11+2.7N |
7.8+0.44N |
42 |
3/4. ¿Qué quieres?5 |
| Sección B |
189 |
92 |
616 |
519 |
11+2.7N |
7.8+0.44N |
42 |
3/4. ¿Qué quieres?5 |
| SB120A |
246 |
174 |
528 |
456 |
10+2.34N |
7.2+0.52N |
42 |
3/4. ¿Qué quieres?5 |
| SB120B |
246 |
174 |
528 |
456 |
10+2.34N |
7.2+0.52N |
42 |
3/4. ¿Qué quieres?5 |
| SB190 |
303 |
179 |
695 |
567 |
13+2.3N |
12 + 0,61N |
100 |
1.6/2.1/3 |
| SB200A |
320 |
188 |
742 |
603 |
14+2.7N |
13+0.67N |
100 |
1.5/2.1/3 |
| SB200B |
320 |
188 |
742 |
603 |
14+2.7N |
13+0.67N |
100 |
1.5/2.1/3 |
| Se aplicará la siguiente regla: |
320 |
207 |
742 |
624 |
14+2.7N |
13+0.67N |
100 |
1.5/2.1/3 |
| SB202 |
319 |
188 |
741 |
603 |
16+2,85N |
13+0.957N |
100 |
2.1/3 |
| SB300 |
370 |
El número de personas afectadas |
995 |
No incluidos en la lista |
17+2.675N |
20+1.26N |
200 |
1.6/2.1/3 |
| SB500 |
304 |
179 |
982 |
854 |
17+2.29N |
26.6+0.93N |
200 |
2.1/3 |
| El número de unidades de producción |
390 |
204 |
1320 |
1132 |
22+2,75N |
30+1.8N |
300 |
3/4. ¿Qué quieres?5 |

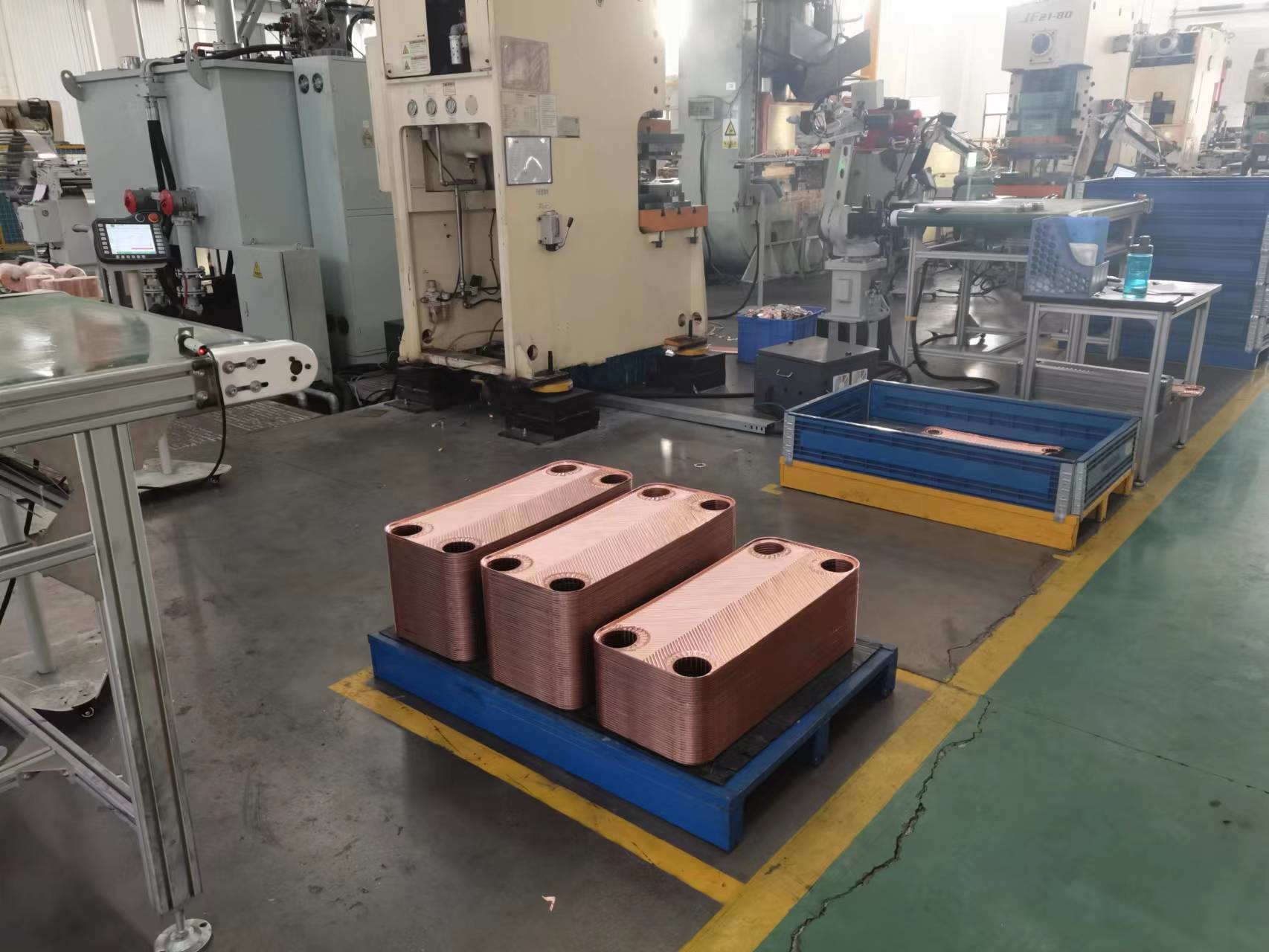

Taller:
