El intercambiador de calor de placa de cobre es un intercambiador de calor de placa de refrigeración que está diseñado para proporcionar un intercambio de calor eficiente entre dos fluidos.Es un intercambiador de calor de agua a agua de placa con una presión de diseño de 4.5MPa que pueden conectarse de varias maneras, tales como SAE flanged, flanged, hilo masculino, hilo femenino y soldadura.Este intercambiador de calor de frío de placa es capaz de soportar temperaturas que van desde -196°C a 225°CAdemás, es muy resistente a la corrosión y ofrece una presión máxima de hasta 4,5 MPa.lo que lo convierte en una opción ideal para una amplia gama de industrias.
Características:
- Nombre del producto: intercambiador de calor de placa de cobre
- Tipo de conexión: SAE con flancos, con flancos, hilo masculino, hilo femenino, soldadura
- Presión de diseño: máximo 4,5 MPa
- Presión máxima: 4,5 MPa
- Temperatura de diseño: -196°C→ 225°C
- Temperatura máxima: 225°C
- Características especiales: Evaporador de placa soldada, intercambiador de calor de placa de material de cobre, intercambiador de calor de placa de enfriador
Parámetros técnicos:
| Parámetro |
Valor |
| El material |
Cubiertas |
| Temperatura máxima |
225 °C |
| Tasa de flujo |
8→300 m3/h |
| Tipo de conexión |
SAE Flancos, flancos, hilos masculinos, hilos femeninos, soldadura |
| Garantización |
Un año |
| El tipo |
Intercambiador de calor de placa |
| Temperatura de diseño |
-196°C→ 225°C |
| Código del SH |
8419500090 |
| Tamaño |
Personalizable |
| Presión de diseño |
Máximo 4,5Mpa |
| Tipo de producto |
¿Qué quieres decir? |
C (mm) |
D (mm) |
E (mm) |
El grosor
(mm)
|
Peso ((Kg) |
Flujo máximo (m3/h) |
Presión de diseño (Mpa) |
| SB14 |
77 |
42 |
206 |
172 |
9+2.3N |
0.7+0.06N |
8 |
1/3/4. ¿Qué quieres decir?5 |
| SB16 |
78 |
42 |
208 |
172 |
9+2.24N |
0.6+0.049N |
8 |
1/3/4. ¿Qué quieres decir?5 |
| SB18 |
95 |
50 |
210 |
165 |
7+3.1N |
0.7+0.06N |
8 |
1 |
| Sección 2 |
78 |
42 |
318 |
282 |
9+2.3N |
1+0.08N |
8 |
3/4. ¿Qué quieres?5 |
| Se aplicarán las siguientes condiciones: |
77 |
42 |
313 |
278 |
10+1.28N |
0.9+0.07N |
8 |
3/4. ¿Qué quieres?5 |
| SB26 |
111 |
50 |
310 |
250 |
10+2.32N |
1.3+0.12N |
18 |
3/4. ¿Qué quieres?5 |
| SB26F |
107 |
50 |
307 |
250 |
10+1.98N |
1.3+0.1N |
18 |
3/4. ¿Qué quieres?5 |
| Sección 2 |
120 |
72 |
290 |
243 |
10+2.36N |
1.5+0.133N |
18 |
3/4. ¿Qué quieres?5 |
| Se aplicará el procedimiento siguiente: |
120 |
63 |
290 |
234 |
10+2.36N |
1.5+0.133N |
18 |
3/4. ¿Qué quieres?5 |
| SB30 |
126 |
70 |
307 |
250 |
10 + 2,35N |
2.2+0.16N |
18 |
3/4. ¿Qué quieres?5 |
| Se aplicará el procedimiento siguiente: |
111 |
50 |
526 |
466 |
9+2.32N |
2.6+0.21N |
18 |
3/4. ¿Qué quieres?5 |
| Sección 5 |
111 |
50 |
526 |
466 |
9+2.32N |
2.6+0.19N |
18 |
3/4. ¿Qué quieres?5 |
| Sección 5 |
106 |
50 |
522 |
466 |
9+2.1N |
2.6+0.27N |
18 |
3/4. ¿Qué quieres?5 |
| El número de unidades de producción |
120 |
63 |
528 |
470 |
10 + 2,35N |
2.379+0.194N |
18 |
3/4. ¿Qué quieres?5 |
| El número de unidades de producción |
120 |
63 |
528 |
470 |
10 + 2,35N |
2.379+0.194N |
18 |
3/4. ¿Qué quieres?5 |
| SB65 |
125 |
65 |
540 |
480 |
11+2.28N |
2.5+0.228N |
18 |
3/4. ¿Qué quieres?5 |
| El número de unidades de producción |
189 |
92 |
616 |
519 |
11+2.7N |
7.8+0.44N |
42 |
3/4. ¿Qué quieres?5 |
| Sección B |
189 |
92 |
616 |
519 |
11+2.7N |
7.8+0.44N |
42 |
3/4. ¿Qué quieres?5 |
| SB120A |
246 |
174 |
528 |
456 |
10+2.34N |
7.2+0.52N |
42 |
3/4. ¿Qué quieres?5 |
| SB120B |
246 |
174 |
528 |
456 |
10+2.34N |
7.2+0.52N |
42 |
3/4. ¿Qué quieres?5 |

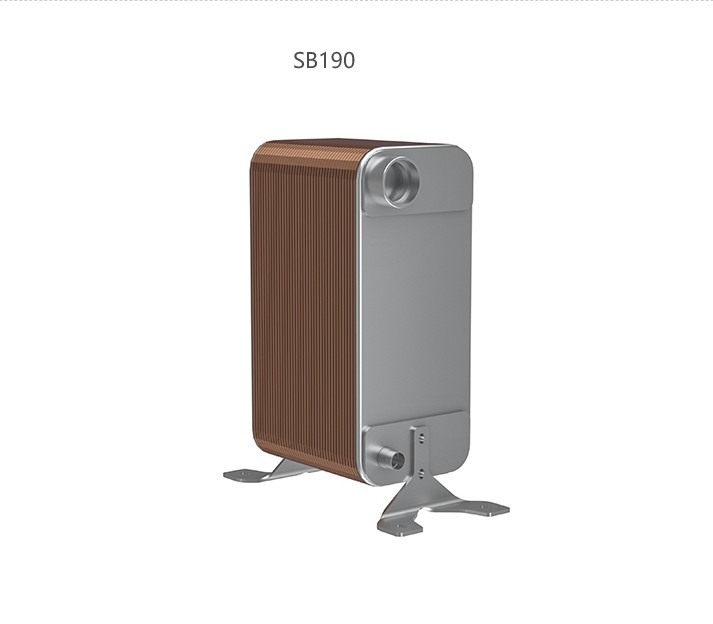

| SB190 |
303 |
179 |
695 |
567 |
13+2.3N |
12 + 0,61N |
100 |
1.6/2.1/3 |
| SB200A |
320 |
188 |
742 |
603 |
14+2.7N |
13+0.67N |
100 |
1.5/2.1/3 |
| SB200B |
320 |
188 |
742 |
603 |
14+2.7N |
13+0.67N |
100 |
1.5/2.1/3 |
| Se aplicará la siguiente regla: |
320 |
207 |
742 |
624 |
14+2.7N |
13+0.67N |
100 |
1.5/2.1/3 |
| SB202 |
319 |
188 |
741 |
603 |
16+2,85N |
13+0.957N |
100 |
2.1/3 |
| SB300 |
370 |
El número de personas afectadas |
995 |
No incluidos en la lista |
17+2.675N |
20+1.26N |
200 |
1.6/2.1/3 |
| SB500 |
304 |
179 |
982 |
854 |
17+2.29N |
26.6+0.93N |
200 |
2.1/3 |
| El número de unidades de producción |
390 |
204 |
1320 |
1132 |
22+2,75N |
30+1.8N |
300 |
3/4. ¿Qué quieres?5 |
Aplicaciones:
ElIntercambiador de calor de placa de cobreEs fabricado por Tenkai con certificación ISO. Está hecho de material de cobre con tamaño personalizable. La cantidad mínima de pedido es 1 paquete de madera y el precio es competitivo.Los detalles del embalaje son de madera y el plazo de entrega es de cinco días hábiles.. Apoya T / T, L / C, D / P términos de pago y la capacidad de suministro es de 4500 piezas / mes. La garantía es de un año y el tipo de conexión es SAE Flanged, Flanged, Male Thread, Female Thread, Soldering.La temperatura máxima que puede tolerar es de 225°C..
El intercambiador de calor de placa de cobre se utiliza ampliamente en intercambiadores de calor de bombas de calor. Tiene una larga vida útil y un excelente rendimiento de transferencia de calor, lo que lo hace ideal para varias aplicaciones.También es muy duradero y confiable, lo que lo convierte en una excelente opción para uso industrial.
Para aquellos que buscan un intercambiador de calor eficiente, el intercambiador de calor de placa de cobre es la opción perfecta.lo que lo convierte en una excelente opción tanto para aplicaciones comerciales como residencialesCon su excelente rendimiento y durabilidad, está seguro de proporcionar años de servicio confiable.
Personalización:
El nuestroIntercambiador de calor de placa de cobreEs una opción ideal para sus necesidades de intercambiador de calor de bomba de calor o de refrigeración de placas.Intercambiador de calor de placas de cobre soldadoCon una temperatura máxima de 225°C y una presión máxima de 4,5Mpa, y un caudal de 8→300m3/h. También cuenta con un precio competitivo y una calidad superior.
Nombre de la marca:El Tenkai
El lugar de origen:China.
Certificación:El ISO
Cantidad mínima de pedido:1 paquete de madera
Precio:Competitividad
Detalles del envase:Paquete de madera
Tiempo de entrega:En el plazo de cinco días hábiles
Condiciones de pago:T/T, L/C, D/P
Capacidad de suministro:8000 piezas/mes
Temperatura máxima:225 °C
Presión de diseño:Máximo 4,5Mpa
Tasa de flujo:8→300 m3/h
Presión máxima:4.5Mpa
El material:Cubiertas
Apoyo y servicios:
Apoyo técnico y servicio del intercambiador de calor de placa de cobre
Proporcionamos una gama de opciones de soporte técnico y servicio para garantizar el rendimiento óptimo de su intercambiador de calor de placa de cobre.Nuestros técnicos expertos están disponibles para ayudarle a solucionar cualquier problema que pueda encontrar.
También ofrecemos servicios de mantenimiento preventivo para intercambiadores de calor de placa de cobre, que pueden ayudar a identificar posibles problemas antes de que se conviertan en problemas costosos.Nuestros técnicos están capacitados para inspeccionar sus intercambiadores de calor en busca de signos de desgaste y deterioro.
Proporcionamos piezas de repuesto y componentes para intercambiadores de calor de placas de cobre, incluyendo juntas, sellos y otros componentes.También proporcionamos piezas de repuesto para los intercambiadores de calor de placa de cobre que han sido dañados o desgastados.
Nos comprometemos a proporcionar la más alta calidad de soporte técnico y servicio para sus intercambiadores de calor de placa de cobre. Trabajamos duro para asegurarnos de que nuestros clientes reciban el mejor servicio posible.
Embalaje y envío:
Embalaje y envío del intercambiador de calor de placa de cobre
Los intercambiadores de calor de placa de cobre serán enviados en palets de madera y asegurados con cables fuertes y envoltorios retráctiles.Los palets se colocarán en cajas de cartón pesadas para una mayor protección durante el tránsitoUna lista completa de embalaje se incluirá con cada envío.
