El intercambiador de calor de placa de cobre es un tipo de intercambiador de calor eficiente hecho de material de cobre.Está diseñado para tener un alto rendimiento en el intercambio de calor entre dos medios con un amplio rango de temperaturasSe utiliza ampliamente en varias industrias como calefacción, refrigeración, condensación y recuperación de energía térmica.
El intercambiador de calor de placa de cobre es una especie de intercambiador de calor de placa soldada, que está hecho de material de cobre y tiene una gran conductividad térmica, una excelente resistencia a la corrosión y una larga vida útil.Puede funcionar en un rango de temperatura de -196°C a 225°C y la presión de diseño puede alcanzar hasta 4Puede transferir calor de manera eficaz y puede utilizarse en una variedad de aplicaciones para proporcionar soluciones eficientes y fiables de transferencia de calor.
El intercambiador de calor de placa de cobre es muy adecuado para la transferencia de energía térmica en muchas industrias, como la industria química, la industria petrolera, la metalurgia, la industria del papel, la industria alimentaria, etc.Es una opción ideal para cualquier aplicación que requiera condiciones de alta temperatura y presiónTambién está diseñado para ser fácil de instalar y mantener, y puede proporcionar un gran rendimiento de transferencia de calor.
Características:
- Nombre del producto: intercambiador de calor de placa de cobre
- Temperatura de diseño: -196°C→ 225°C
- Código del SH: 8419500090
- Tipo: Intercambiador de calor de placas de cobre con soldadura
- Material: Intercambiador de calor de placa de material de cobre
- Rate de flujo: 8→300 m3/h
- Temperatura máxima: 225°C
Parámetros técnicos:
| Atributo |
Parámetro |
| Tasa de flujo |
8→300 m3/h |
| Tamaño |
Personalizable |
| Presión máxima |
4.5Mpa |
| El material |
Cubiertas |
| Presión de diseño |
Máximo 4,5Mpa |
| Tipo de conexión |
SAE Flancos, flancos, hilos masculinos, hilos femeninos, soldadura |
| El tipo |
Intercambiador de calor de placa |
| Código del SH |
8419500090 |
| Garantización |
Un año |
| Temperatura máxima |
225 °C |
| Palabras clave |
Exchanger de calor con placa de enfriamiento, Exchanger de calor con placa de calefacción, Exchanger de calor con bomba de calor |
| Tipo de producto |
¿Qué quieres decir? |
C (mm) |
D (mm) |
E (mm) |
El grosor
(mm)
|
Peso ((Kg) |
Flujo máximo (m3/h) |
Presión de diseño (Mpa) |
| SB14 |
77 |
42 |
206 |
172 |
9+2.3N |
0.7+0.06N |
8 |
1/3/4. ¿Qué quieres decir?5 |
| SB16 |
78 |
42 |
208 |
172 |
9+2.24N |
0.6+0.049N |
8 |
1/3/4. ¿Qué quieres decir?5 |
| SB18 |
95 |
50 |
210 |
165 |
7+3.1N |
0.7+0.06N |
8 |
1 |
| Sección 2 |
78 |
42 |
318 |
282 |
9+2.3N |
1+0.08N |
8 |
3/4. ¿Qué quieres?5 |
| Se aplicarán las siguientes condiciones: |
77 |
42 |
313 |
278 |
10+1.28N |
0.9+0.07N |
8 |
3/4. ¿Qué quieres?5 |
| SB26 |
111 |
50 |
310 |
250 |
10+2.32N |
1.3+0.12N |
18 |
3/4. ¿Qué quieres?5 |
| SB26F |
107 |
50 |
307 |
250 |
10+1.98N |
1.3+0.1N |
18 |
3/4. ¿Qué quieres?5 |
| Sección 2 |
120 |
72 |
290 |
243 |
10+2.36N |
1.5+0.133N |
18 |
3/4. ¿Qué quieres?5 |
| Se aplicará el procedimiento siguiente: |
120 |
63 |
290 |
234 |
10+2.36N |
1.5+0.133N |
18 |
3/4. ¿Qué quieres?5 |
| SB30 |
126 |
70 |
307 |
250 |
10 + 2,35N |
2.2+0.16N |
18 |
3/4. ¿Qué quieres?5 |
| Se aplicará el procedimiento siguiente: |
111 |
50 |
526 |
466 |
9+2.32N |
2.6+0.21N |
18 |
3/4. ¿Qué quieres?5 |
| Sección 5 |
111 |
50 |
526 |
466 |
9+2.32N |
2.6+0.19N |
18 |
3/4. ¿Qué quieres?5 |
| Sección 5 |
106 |
50 |
522 |
466 |
9+2.1N |
2.6+0.27N |
18 |
3/4. ¿Qué quieres?5 |
| El número de unidades de producción |
120 |
63 |
528 |
470 |
10 + 2,35N |
2.379+0.194N |
18 |
3/4. ¿Qué quieres?5 |
| El número de unidades de producción |
120 |
63 |
528 |
470 |
10 + 2,35N |
2.379+0.194N |
18 |
3/4. ¿Qué quieres?5 |
| SB65 |
125 |
65 |
540 |
480 |
11+2.28N |
2.5+0.228N |
18 |
3/4. ¿Qué quieres?5 |
| El número de unidades de producción |
189 |
92 |
616 |
519 |
11+2.7N |
7.8+0.44N |
42 |
3/4. ¿Qué quieres?5 |
| Sección B |
189 |
92 |
616 |
519 |
11+2.7N |
7.8+0.44N |
42 |
3/4. ¿Qué quieres?5 |
| SB120A |
246 |
174 |
528 |
456 |
10+2.34N |
7.2+0.52N |
42 |
3/4. ¿Qué quieres?5 |
| SB120B |
246 |
174 |
528 |
456 |
10+2.34N |
7.2+0.52N |
42 |
3/4. ¿Qué quieres?5 |
| SB190 |
303 |
179 |
695 |
567 |
13+2.3N |
12 + 0,61N |
100 |
1.6/2.1/3 |
| SB200A |
320 |
188 |
742 |
603 |
14+2.7N |
13+0.67N |
100 |
1.5/2.1/3 |
| SB200B |
320 |
188 |
742 |
603 |
14+2.7N |
13+0.67N |
100 |
1.5/2.1/3 |
| Se aplicará la siguiente regla: |
320 |
207 |
742 |
624 |
14+2.7N |
13+0.67N |
100 |
1.5/2.1/3 |
| SB202 |
319 |
188 |
741 |
603 |
16+2,85N |
13+0.957N |
100 |
2.1/3 |
| SB300 |
370 |
El número de personas afectadas |
995 |
No incluidos en la lista |
17+2.675N |
20+1.26N |
200 |
1.6/2.1/3 |
| SB500 |
304 |
179 |
982 |
854 |
17+2.29N |
26.6+0.93N |
200 |
2.1/3 |
| El número de unidades de producción |
390 |
204 |
1320 |
1132 |
22+2,75N |
30+1.8N |
300 |
3/4. ¿Qué quieres?5 |
Aplicaciones:

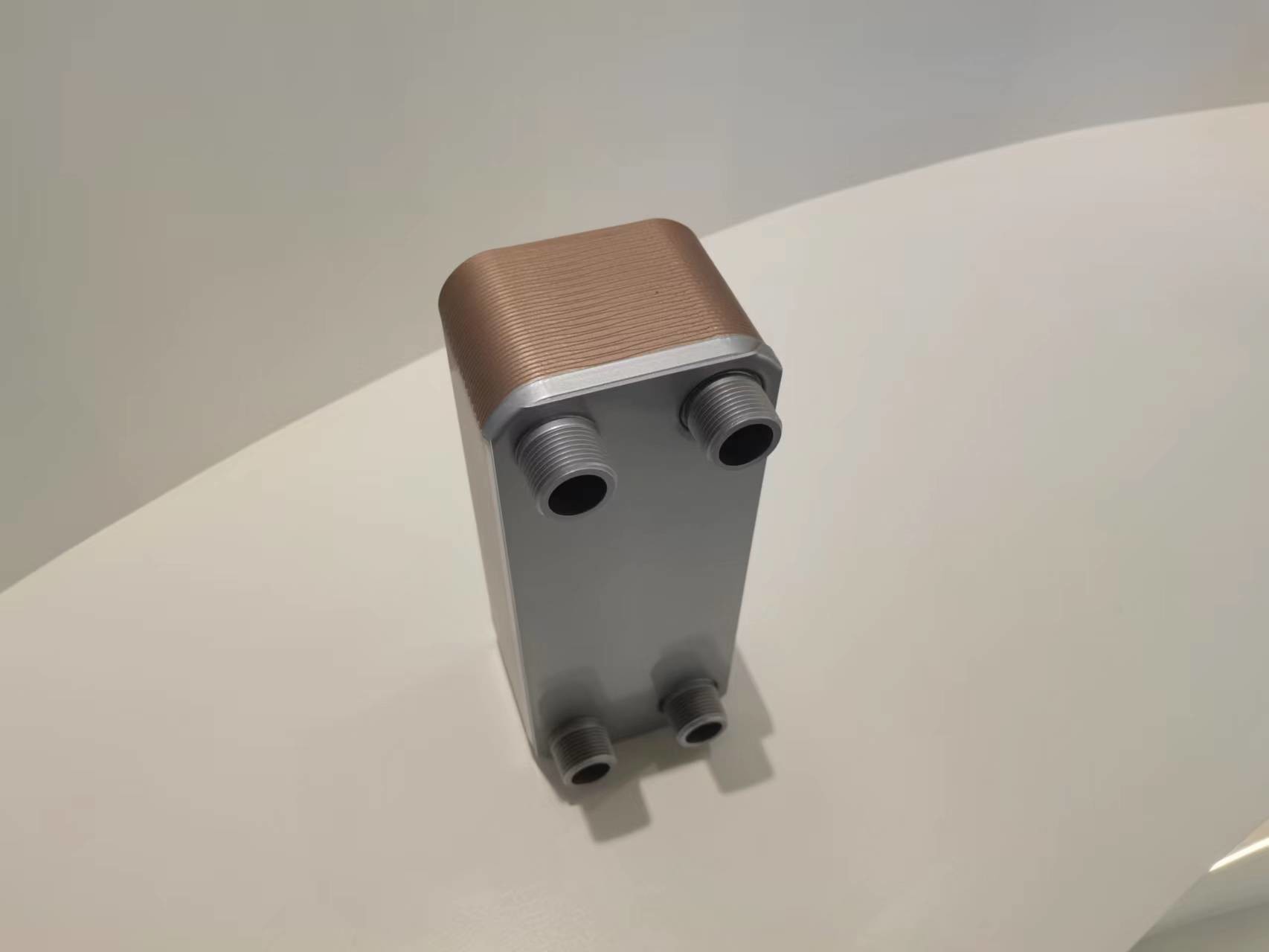

Intercambiador de calor de placa de cobre - Tenkai Intercambiador de calor de placa de cobre con soldadura
El de Tenkai.Intercambiador de calor de placa de cobrees un evaporador de placas soldadas que se fabrica en China y está certificado porEl ISO, con una cantidad mínima de pedido de 1 paquete de madera. Se ofrece a un precio competitivo y se entrega en cinco días hábiles.y la capacidad de suministro es de 8000 piezas/mes.
La presión de diseño delExchanger de calor de placas de cobre con soldadura de TenkaiesMáximo 4,5Mpay suCódigo del SHes8419500090La temperatura máxima es225 °C, y su tipo de conexión incluyeSAE Flancos, flancos, hilos masculinos, hilos femeninos, soldaduraSu caudal es de hasta300 m3/h.Detalles del embalaje: Embalaje de madera.
Personalización:
Intercambiador de calor de placa de cobre personalizado
Nombre de la marca: Tenkai
Lugar de origen: China
Certificación: ISO9001
Cantidad mínima de pedido: 1 paquete de madera
Precio: Competitivo
Detalles del embalaje: Embalaje de madera
Tiempo de entrega: dentro de los cinco días hábiles
Las condiciones de pago: T/T, L/C, D/P
Capacidad de suministro: 6600 piezas/mes
Garantización: Un año
Tamaño: Personalizable
Presión de diseño: máximo 4,5 MPa
Rate de flujo: 8→300 m3/h
Tipo de conexión: SAE con flancos, con flancos, hilo masculino, hilo femenino, soldadura
Características especiales
- Evaporador de placas soldadas
- Intercambiador de calor de placas de agua a agua
- Exchanger de calor de placas de enfriamiento
Apoyo y servicios:
Apoyo técnico y servicio del intercambiador de calor de placa de cobre
El intercambiador de calor de placa de cobre es un producto confiable y eficiente para procesar el intercambio de calor.Nuestro equipo técnico experimentado y profesional está disponible para brindar apoyo y servicio para garantizar que su intercambiador de calor de placa de cobre ofrezca un rendimiento óptimo.
Nuestro equipo de soporte técnico está disponible para responder cualquier pregunta sobre la instalación, operación y mantenimiento del intercambiador de calor de placa de cobre.También ofrecemos asesoramiento técnico y asistencia para la solución de problemas.Nuestro equipo de servicio al cliente está disponible para brindar apoyo con información de pedidos, envíos y garantía.
Nuestro equipo puede realizar mantenimiento y reparaciones de rutina para garantizar que su unidad funcione al máximo rendimiento.Además, ofrecemos piezas de repuesto para el intercambiador de calor de placa de cobre, incluyendo bombas, válvulas, juntas y otros componentes.
Si tiene alguna pregunta o inquietud sobre el intercambiador de calor de placa de cobre, nuestro equipo de soporte técnico y servicio al cliente está disponible para brindarle asistencia.Estamos comprometidos a proporcionar la más alta calidad de soporte técnico y servicio para su intercambiador de calor de placa de cobre.
Embalaje y envío:
Embalaje y envío del intercambiador de calor de placa de cobre:
- El intercambiador de calor de placa de cobre estará empaquetado en una caja de cartón corrugado.
- La caja se llenará con espuma para proporcionar una protección adicional y evitar cualquier daño durante el envío.
- La caja será sellada con cinta adhesiva reforzada para mayor seguridad.
- El paquete será enviado a través de un servicio de mensajería confiable y será rastreado hasta la entrega.
Taller:
Material de cobre:
